深セン市合信自動化技術有限会社公式ウェブサイト:

全国唯一1家の高品質はシーメンスのPLCの優良品質のメーカー、詳しいメーカー、詳しいウェブサイトは公式サイトをご覧下さい。すべてのPLCの製品は直接シーメンスPLCソフトウェアダウンロード、互換性はとても良いです。いち年保証は、顧客を安心してお使いください。

名称:EM231高精度アナログ入力、はちチャネル
注文番号:CTS7231-0HF32
仕様:はち点入力電圧入力、16BIT、光耦隔離
詳細について説明する:
注文データ



規格パラメーター

注文番号

 TrustPLCCTSC-200EM231高精度アナログインプットモジュールはち時、入力し、16BIT、電圧入力、光私の隔離CTS7 231-0HF32







パフォーマンスパラメータ



物理特性

寸法(広い×高い×深い)

71.2×80×62mm

電力消費

2.5 W

電源損失

+ 5VDC消費電流

44 mA

    L+31mA
L +コイル電圧範囲20.4~28.8V DC
LEDランプ指示24 V電源状態、亮は電源は正常で、滅表示電源故障
アナログ入力特性
入力点数8
隔離(現場と論理回路間)光耦隔離
入力タイプ差動入力
レンジ範囲
電圧入力(単極性)0~10V, 0~5V
電圧入力(バイポーラ性)を電圧入力(バイポーラ性)±5V,±2.5V
データ形式
単極性、全範囲0~32000
双極性、全範囲-32000~32000
入力解像度

電圧入力(単極性)

300μV(0~10V範囲)

150μV(0~5 V範囲)

電圧入力(バイポーラ性)を電圧入力(バイポーラ性)

300μV (±5Vレンジ

150μV (±2.5Vレンジ

アナログ変換時間

約500μsに約500

8チャネル変換時間

5ms

同相モード抑制40dB,DC - 60Hz
同相電圧信号電圧+同相電圧(必須小なりイコール12 V)
入力インピーダンスより小さくない10 MΩ
最大入力電圧30V
最大入力電流30mA
AD変換解像度じゅうろく位

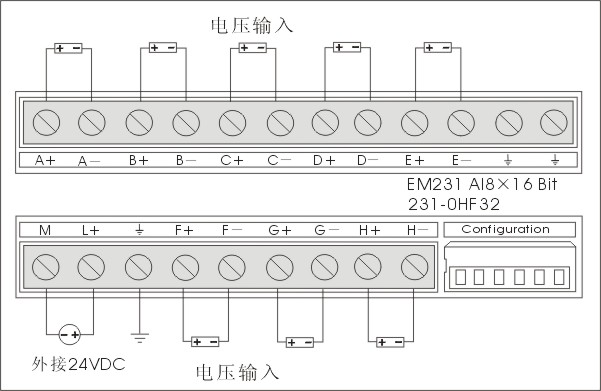

コネクタ

範囲選択とソフトウェア設定

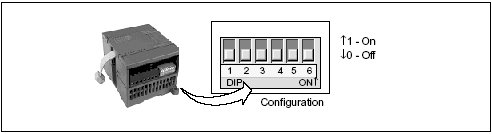

  • レンジ選択スイッチ位置

  • レンジ選択

下の表に示すのはどうでDIPスイッチ設置EM2318AIモジュールの範囲。スイッチ1、2と3が模擬量入力範囲を選択する。すべての入力は同じアナログ入力範囲に設定されている。以下、ONにし、OFFが切れます。

特に注意する必要があるのは、未使用のDIPスイッチSW4~SW6までOFFの位置を設置しなければならない。



単極性

スパン入力分解能
SW1SW2SW3
ONOFFON0-10V300μV
ONOFF0 - 5V150μV
バイポーラ性スパン入力分解能
SW1SW2SW3
OFFOFFON± 5 V300μV
ONOFF± 2.5 V150μV

















  • ソフトウェア設定

にEM2318AI×じゅうろく位アナログインプットモジュール、その読み取りはVWの中ではなく、AIW、モジュールを取り巻く相対位置によって、対応の住所も違う。アドレス計算公式は次の通り:

                  x(VWx)=槽位号××に64+入力チャネル号
槽位号対応モジュールの取り付け位置寄り添わCPUの第一個の拡張モジュール槽位号を0に、二番目の拡張モジュール槽位号を
1、として類推する。入力チャネルは8路、AからG、対応の番号は0~7。

下から上に基づき計算公式アドレスを取得虎の巻:



VWxx

チャネル0

チャネル1

チャネル2

チャネル3

チャネル4

チャネル5

チャネル6

チャネル7

スロット0

VW0

VW2

VW4

VW6

VW8

VW10

VW12

VW14

スロット1

VW64

VW66

VW68

VW70

VW72

VW74

VW76

VW78

溝2

VW128

VW130

VW132

VW134

VW136

VW138

VW140

VW142

溝3

VW192

VW194

VW196

VW198

VW200

VW202

VW204

VW206

スロット4

VW256

VW258

VW260

VW262

VW264

VW266

VW268

VW270

スロット5

VW320

VW322

VW324

VW326

VW328

VW330

VW332

VW334

溝6

VW384

VW386

VW388

VW390

VW392

VW394

VW396

VW398



注意:CO-TRUSTのためTD2XテキストディスプレイとSIEMENSのTD200テキスト表示パネルに分配のアドレスをVW0固定のため、もしあなたのシステムを同時に使用TD2XやTD200とEM2318AIモジュールは、インストールすることができませんEM2318AIモジュールで第一個の位置(Slot0)、さもなくば仕事が正常にできない。
